Automatic Night Light- Bóng đèn tự bật tắt khi trời sáng tối

Automatic Night Light

 Hệ thống tự động bật tắt đèn khi trời sáng tối sử dụng cảm biến quang có thể tự động bật sáng khi trời tối và tắt đèn khi trời sáng, mà không cần tắc thủ công. Trong bài này tôi sử dụng càm biến quang trở để đóng mở relay điều khiển đóng, tắt bóng đèn hoặc các thiết bị ngoại vi khác. Vì nó sử dụng cảm biến tự động đóng tắt khi trời sáng hoặc tối nên có thể đảm bảo tiết kiệm được điện năng đem lại lợi ích kinh tế cho bản thân và xã hội.

1. Sơ đồ mạch nguyên lý:

Nguyên lý hoạt động: Điện thế vào AC sau khi qua cầu điode chỉnh lưu thành DC. Tại đây dòng DC được lọc nhiễu bởi tụ C2, Diện trở R3 hạn dòng cho mạch sau. Tại R4 điện thể tại đây khoảng 40V (cầu chi thế R3,R4) sau khi qua điode zene ổn áp còn 10VDC, Tại đây tiếp tục sử dụng tụ lọc C3, C4. Sau đó tiếp tục tới biến trở, biến trở dùng để chỉnh độ nhạy của mạch. Khi ban ngày, nội trở của RV1 giảm gần bằng 0, nên chân B Q2A thấp, mạch không hoạt động. Khi trờ tối, nội trở của quang trở lớn đáng kể, tại đây điện thế chân B cao, Q2A hoạt động làm cho chân B Q3 cao, Q3 dẫn led trong MOC3021 sáng, MOC3021 hoạt động làm chân G BT136 cao, BT136 dẫn, Mạch hoạt động. Trong mạch sử dụng transistor 3904 và 3906, ngoài ra còn có triac BT136 và MOC3023.

Các bạn có thể tìm mua ở thienminheclectonic.

Datasheet của các linh kiện: https://www.dropbox.com/sh/p80drzed7hed696/AADqulNbtK2N1VB-liM8xsiEa?dl=0

2. Sơ đồ mạch in:

Sau khi vẽ sơ đồ mạch in ta tiến hành rửa mạch và hàn linh kiện.

Mạch sau khi hoàn tất: https://www.youtube.com/watch?v=nWqIPnE4v3c&feature=youtu.be

Hall sensor - Cảm biến từ trường dùng HW-A101

Cảm biến đo từ trường (Hall sensor)

Mục đích: Cảm biến từ trường được ứng dụng để phát hiện từ trường của môi trường xung quanh. Nó được ứng dụng trong bộ đo tốc độ, dùng làm mạch đếm hoặc dùng để phát hiện vị trí của vật, khuyết tật đường ống nói chung là những vật có khả năng nhiễm từ...

Hall sensor HW_A101

1.Sơ đồ nguyên lý:

Từ sơ đồ nguyên lý ta thấy trong mạch sử dụng Hall sensor HW_A101. Điện thế lối ra của HW_A101 theo datasheet mã là: 137mV rất nhỏ, vì vậy tron mạch sử dụng OPAMP LM358 để khuếch đại. Điện thế lối ra sau khi khuếch đại là:1 đến 3.7V. Điện thế này đủ để làm LED sáng và ta có thể kiểm tra điện thế lối ra với đồng hồ đo Volt hoặc Bằng LED.

Datasheet của HW_A101 và LM358: https://www.dropbox.com/sh/p6z3h5hx82q124h/AAAxjReSGjCL59ht7VuJq3Pra?dl=0

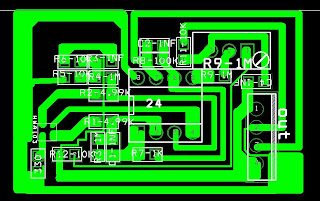

2.Sơ đồ mạch in vẽ bằng phần mềm orcard 9.2

Mạch thực tế: Mặt trước:

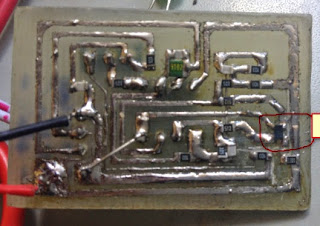

Mặt sau:

Video tét mạch:https://www.youtube.com/watch?v=_VdEvgt9mgI
